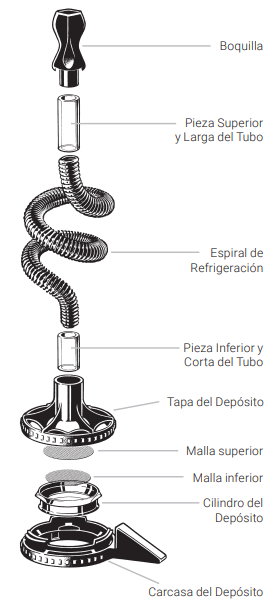

Desensamblaje y Montaje

Tira de la Boquilla y la Sección de Tubo del Enfriador con un ligero giro.
2. Tira de la Sección de Tubo de la Boquilla con un ligero giro.

💡 Vuelve a ensamblar en orden inverso.

►  Antes de ensamblar, permite que todas las piezas se sequen adecuadamente.

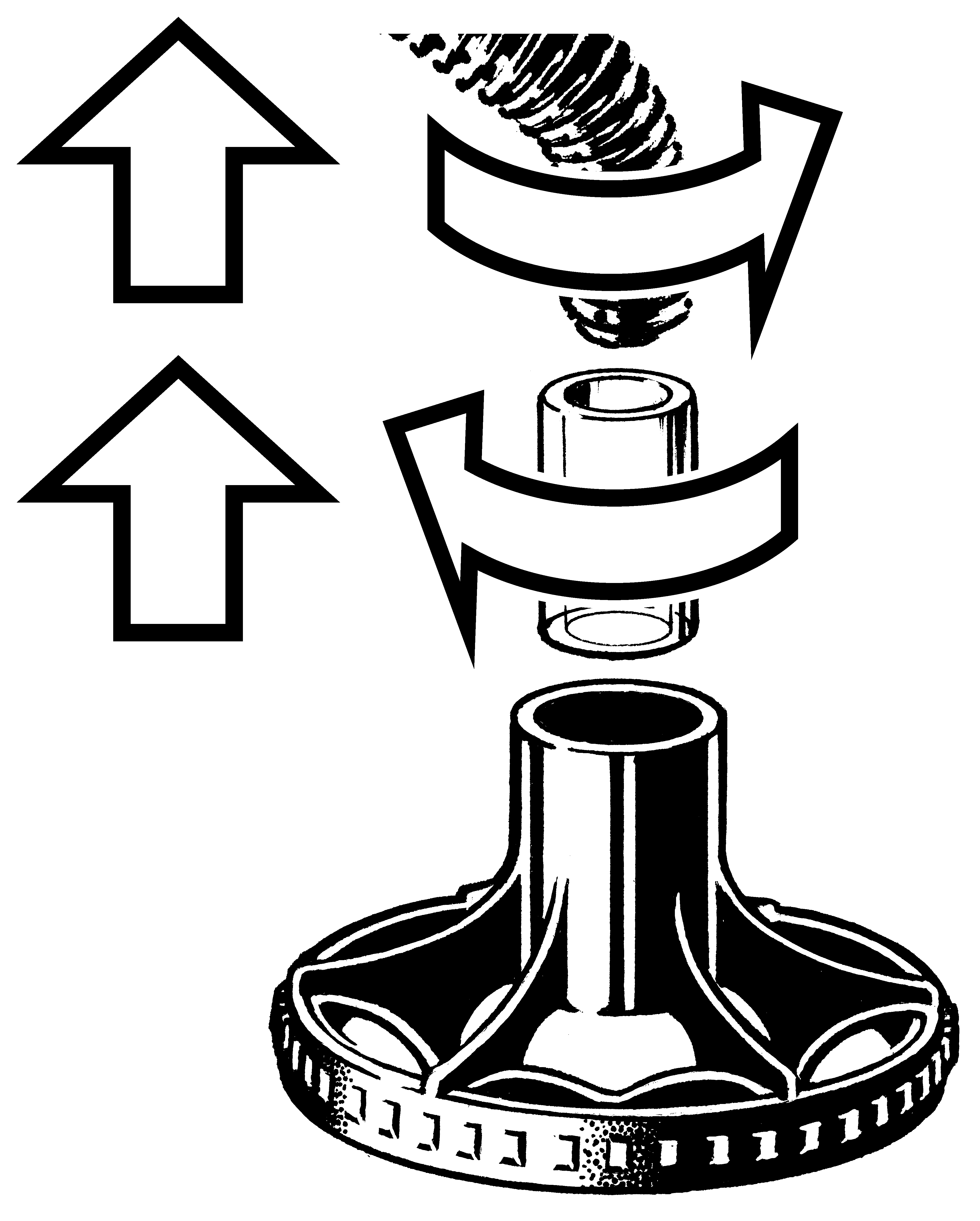

Tira de la Bobina de Enfriamiento de la Tapa de la Cámara de Llenado con un ligero giro, y luego quita la Sección de Tubo de la Bobina de Enfriamiento.

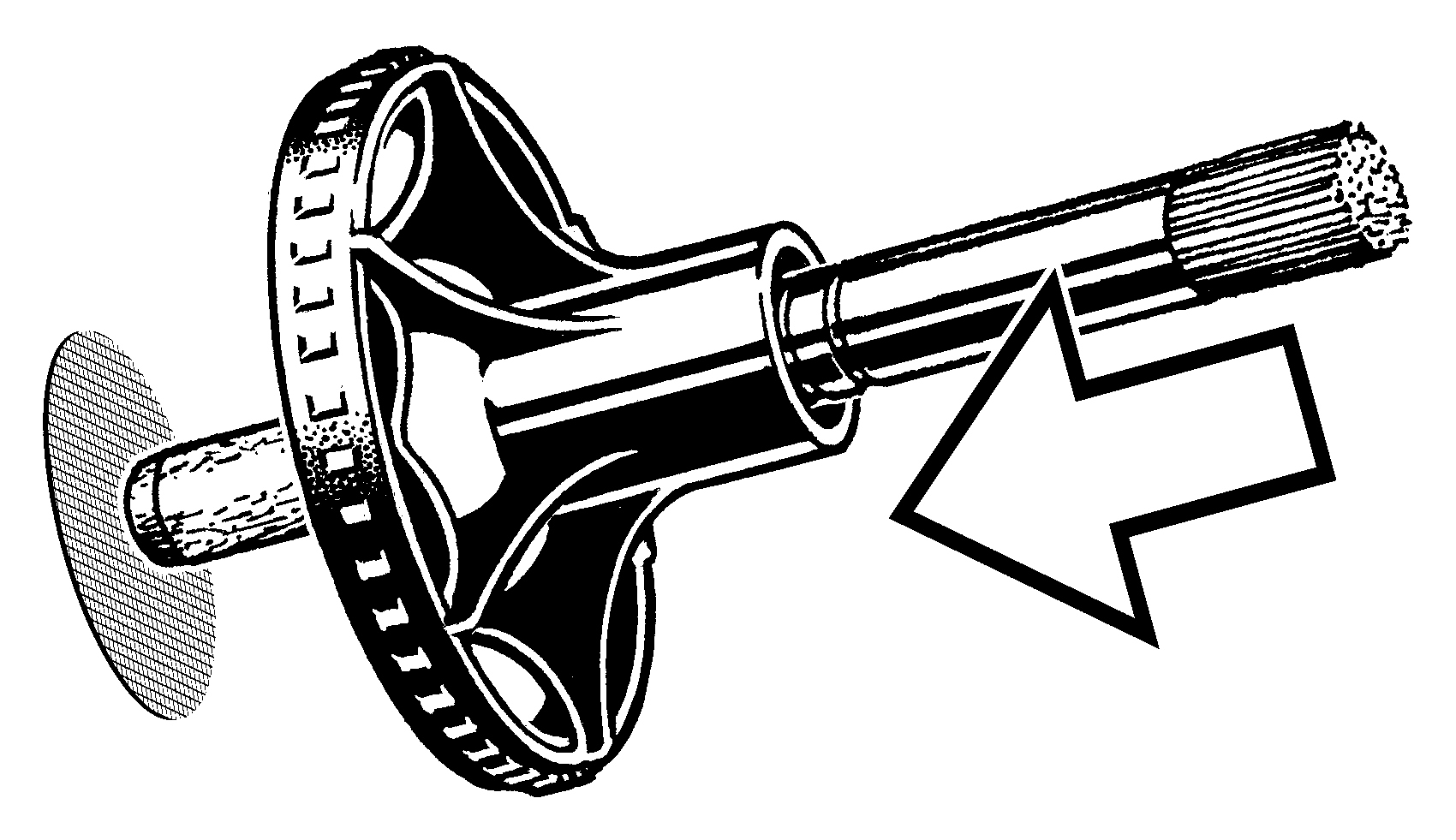

Empuja la Pantalla superior hacia afuera de la Tapa de la Cámara de Llenado desde arriba, utilizando (por ejemplo) el mango del Cepillo de Limpieza incluido.

💡 Vuelve a ensamblar en orden inverso.

►  La Pantalla superior debe ser insertada cuidadosamente en la ranura proporcionada. Ignorar esto puede permitir que partículas de planta entren en la Bobina de Enfriamiento, bloqueando esto o siendo inhaladas.

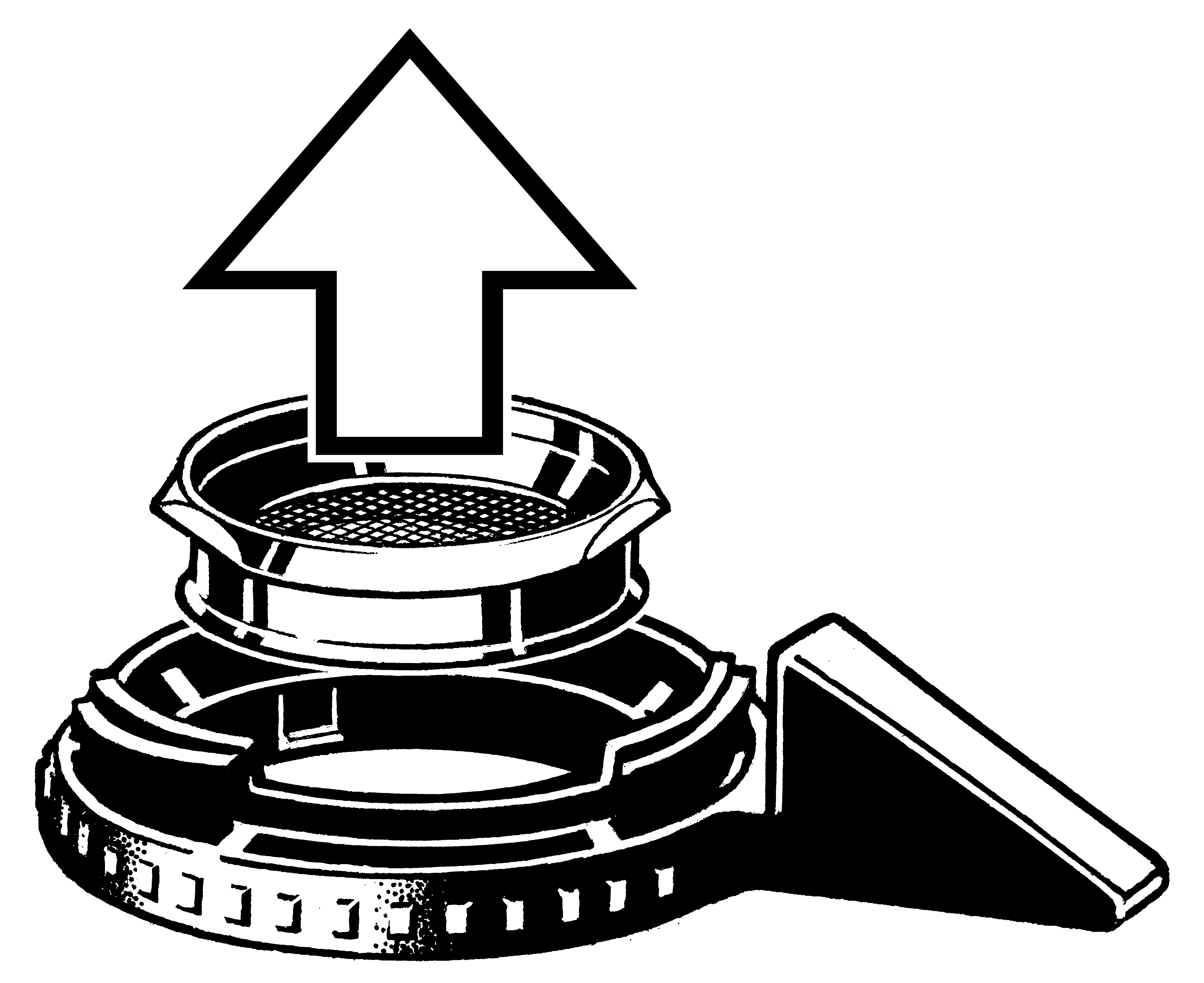

Empuja el Cilindro de la Cámara de Llenado hacia arriba fuera de la Carcasa de la Cámara de Llenado.

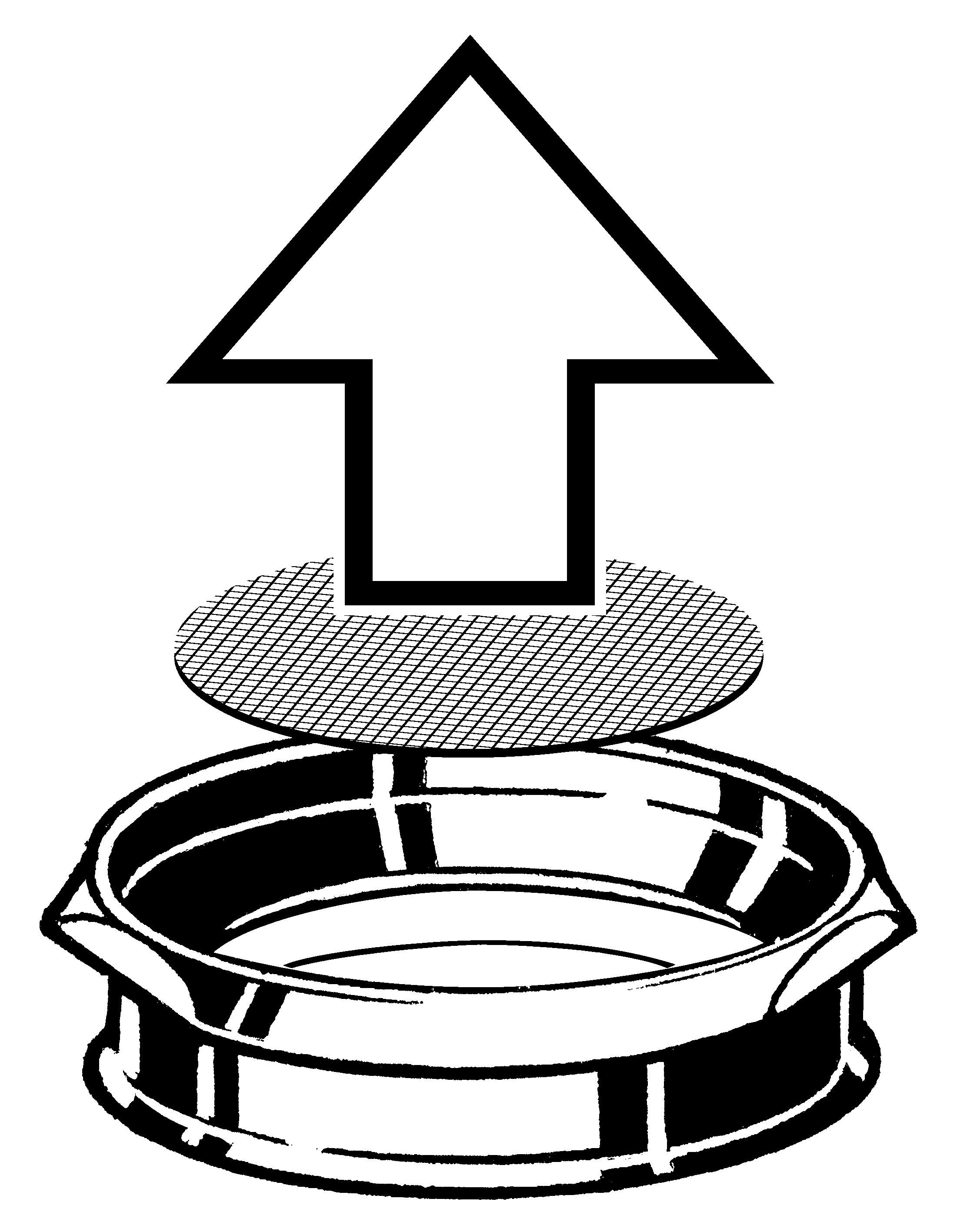

Empuja la Pantalla inferior hacia arriba fuera del Cilindro de la Cámara de Llenado.

1. Coloca el Cilindro de la Cámara de Llenado en la Carcasa de la Cámara de Llenado desde arriba, y gíralo para que las superficies de posicionamiento aplanadas estén en la orientación prevista dentro de la Carcasa de la Cámara de Llenado.
2. Empuja el Cilindro de la Cámara de Llenado hasta que se enganche en la Carcasa de la Cámara de Llenado. Asegúrate de que las superficies de posicionamiento estén orientadas correctamente, como se muestra en la ilustración detallada.
3. Coloca la Pantalla en la Cámara de Llenado desde la parte superior.
4. Atornilla la Tapa de la Cámara de Llenado con la Bobina de Enfriamiento y la Boquilla en la Cámara de Llenado.
