Desmontaje de la Unidad de Enfriamiento

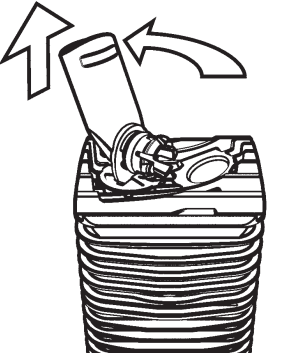

- Saque la Boquilla de la Tapa de la Unidad de Enfriamiento mientras la gira ligeramente en sentido contrario a las agujas del reloj.
- Retire el Anillo de Sellado de la Boquilla usando la Herramienta de la Cámara de Llenado y la ranura.
- Coloque el borde de la Boquilla en la muesca de la Tapa Giratoria y gírela en sentido contrario a las agujas del reloj para abrir y sacar.
- Retire el Anillo de Sellado de la Tapa Giratoria usando la ranura y la Herramienta de la Cámara de Llenado si es necesario.

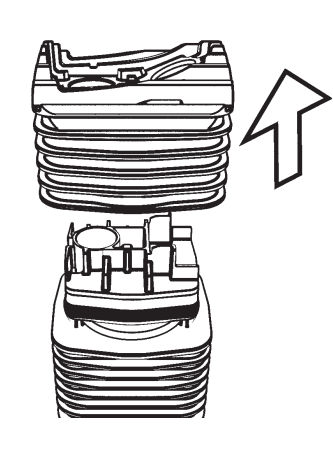

- Saque la Tapa de la Unidad de Enfriamiento del Vaporizador.

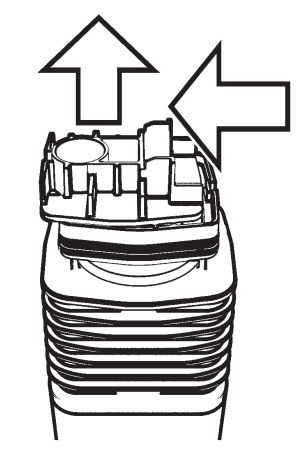

- Deslice la Base Intermedia fuera de la Base de la Unidad de Enfriamiento.

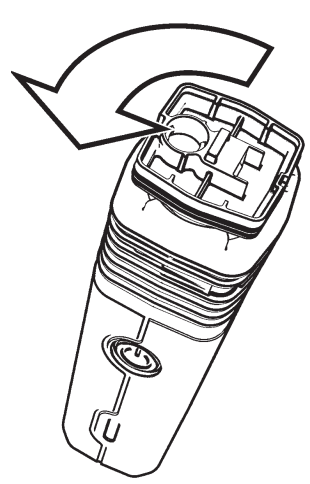

- Desenrosque la Base de la Unidad de Enfriamiento del Vaporizador girándola 90° en sentido contrario a las agujas del reloj.

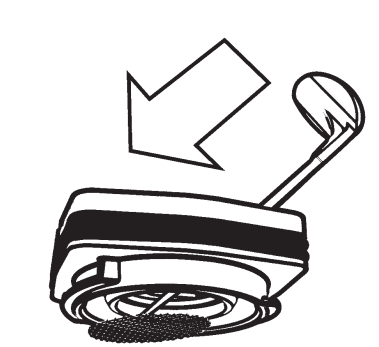

- Presione cuidadosamente la Pantalla desde arriba usando la Herramienta de la Cámara de Llenado.

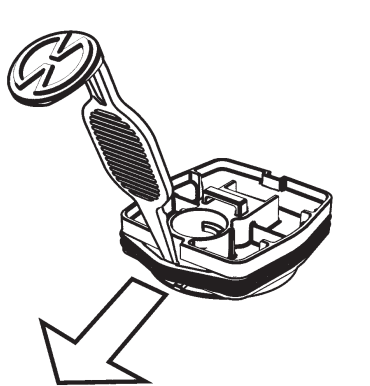

- Haga palanca para sacar el gran Anillo de Sellado de la Base con la Herramienta de la Cámara de Llenado en la ranura del canal.
💡 Monte las piezas en orden inverso.
- Deslice la Base Intermedia sobre la Base de la Unidad de Enfriamiento.
- Al montar, asegúrese de que los Anillos de Sellado estén correctamente colocados.
- Inserte la Pantalla en la ranura prevista para este propósito.
Extracción de la Pantalla de la Cámara de Llenado
Para quitar la Pantalla de la Cámara de Llenado para limpieza o reemplazo:
- Con pinzas puntiagudas, haga palanca cuidadosamente para sacar la Pantalla del borde desde el lado de la Cámara de Llenado hasta que la Pantalla se desprenda de la ranura.
- Sujete la Pantalla con las pinzas y retírela de la Cámara de Llenado.
Ver: How To replace the Filling Chamber Screen (by Storz & Bickel)
Montaje de la Unidad de Enfriamiento y la Pantalla de la Cámara de Llenado
Para volver a montar la Unidad de Enfriamiento, siga las instrucciones del desmontaje en orden inverso.
Por favor lea el artículo anterior (Desmontaje de la Unidad de Enfriamiento).
Asegúrese de:
- Los Anillos de Sellado estén correctamente colocados.
- Las Pantallas estén insertadas en las ranuras previstas para este propósito.
Para instalar la Pantalla de la Cámara de Llenado:
- Doble cuidadosamente una Pantalla limpia de antemano o use una Pantalla nueva.
- Con el lado curvado hacia arriba, inserte la Pantalla en la Cámara de Llenado.
- Usando la Herramienta de la Cámara de Llenado, presione la Pantalla plana en la ranura proporcionada.
Ver: How To replace the Filling Chamber Screen (by Storz & Bickel)
